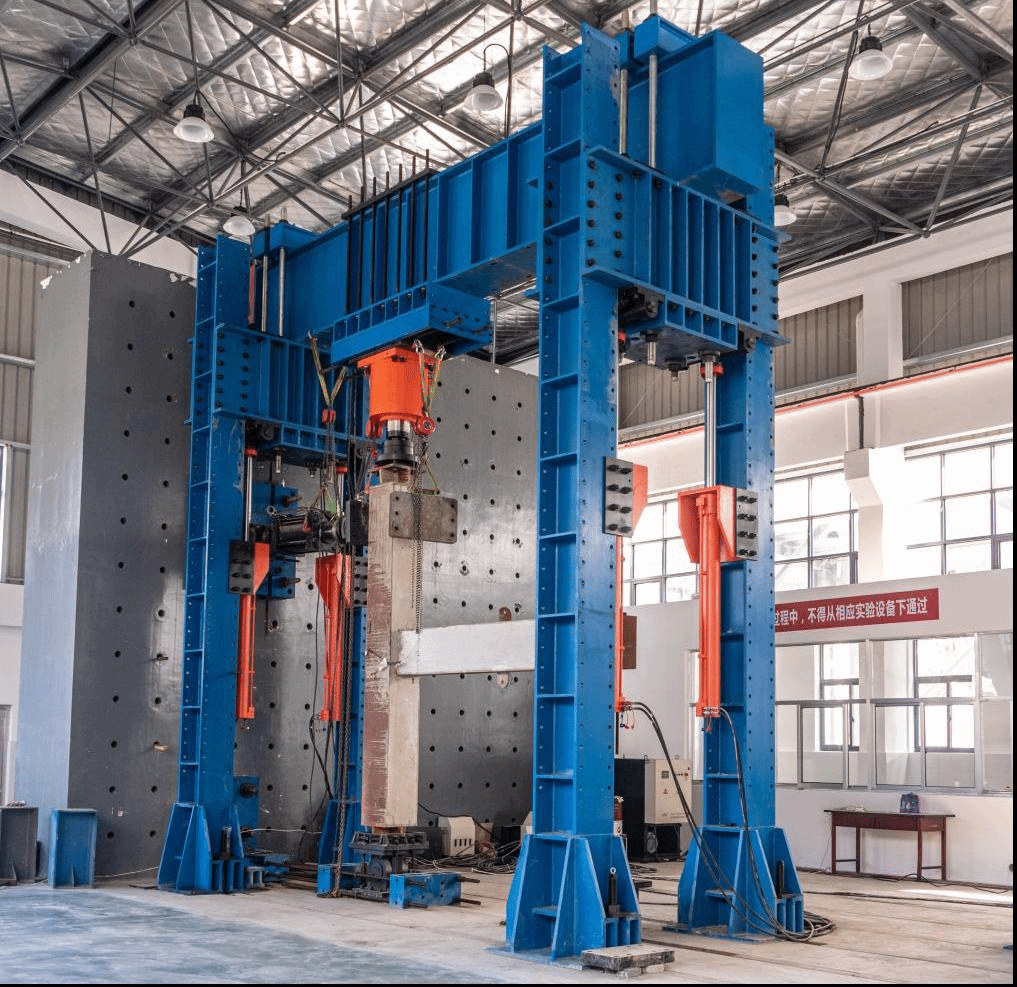

组合式加载框架

 Combined loading frame

仪器类别

03240109

仪器编号

2021706203

规格型号

MKS-4600C

生产厂家

杭州邦威机电控制工程有限公司

产地

浙江

购置日期

2019-09-09

原值（元）

544500

仪器状况

良好

所在单位

建工学院

所在实验室

结构实验分室

存放地点

结构实验室

联系人

乐进发

联系电话

13757662707

E-mail

175329188@qq.com

技术指标

1.最大试验空间：5000mm×2000mm×6000mm

2.框架尺寸不小于：长6800mm，宽2400mm，高8000mm。

3.单品垂向加载框架最大承载试验力：2300kN，且要求不利工作状态下最大挠度小于构件总长的1/1000，并提供有限元分析报告。

4.双品组合式加载框架最大垂向承载试验力：4600kN。

特色功能

1.且要求不利工作状态下最大挠度小于构件总长的1/1000，并提供有限元分析报告。

2.配备无需外接电源或电池的，基于射频能量收集的无源无线形变测量模块，对框架变形进行实时监测，提供设备原理图。

3.提供450吨多通道电液伺服加载系统虚拟仿真软件一套。

主要用途

墙、柱、框架、节点的低周往复试验

服务领域

可用在研究、设计、监测、生产和施工中进行破坏性或非破坏性动静态应变、各种物理量测量和分析。可用于装配式结构构件和定制、异型构件的性能试验、检测等。

主要附件

1) 钢筋混凝土简支梁试件加载辅具：

1弯曲支座：固定端铰支座和滑动端铰支座一套

2支墩：400mm*400mm*800mm

3分配梁：2000mm，承载力4600kN

2) 配备柱式构件加载辅具，完成轴向恒压加载和水平向低周反复加载

1柱式构件底部固定装置：1000mm拉杆 4根，格构件2件，机械千斤顶一只，固定小梁一根

2柱式构件顶部固定装置：前后挡板及拉杆

样品要求

破坏或非破坏性动静态应变、各种物理量测量和分析

收费标准

校内

校外

开放时间

共享级别

A

A校内外；B校内；C不共享

备注
