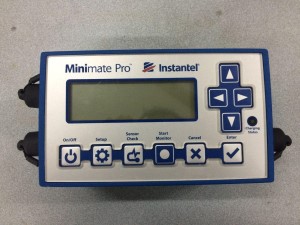

振动测试仪

Vibration measurement instrument

仪器类别

03052512

仪器编号

2014378100

规格型号

Minimate Pro4

生产厂家

Minimate

产地

加拿大

购置日期

2014-11-03

原值（元）

114397

仪器状况

良好

所在单位

建工学院

所在实验室

结构实验分室

存放地点

E-205

联系人

洪杰

联系电话

15888671516

E-mail

技术指标

Minimate Pro4通道：1～3通道，ISEE标准（或者DIN标准）三向检波器，和4通道， ISEE标准线性麦克风
振动监测
量程：高达254 mm/s
响应标准：ISEE测震仪规范或DIN 45669-1规范
分辨率：0.00788 mm/s
精度（ISEE/DIN）： +/- 5% 或0.5 mm/s，取较大值，在4～125Hz之间/DIN 45669-1规范
频率范围（ISEE/DIN）：2～50Hz，理想平滑反应在0～-3dB之间/1～315Hz或1～80Hz
最大电缆长度（ISEE/DIN）：75m/1,000m
空气过压监测
加权刻度： ISEE标准线性麦克风
线性量程： 88～148dB（500Pa峰值）
线性分辨率：0.0155pa
线性精度： +/-10%或+/-1dB, 取较大值，在4～125Hz之间
线性频率响应：2～250Hz，-3dB滚降频率点之间
电缆长度：75m
波形记录
记录模式：波形，手动波形
地震触发器：0.13～254mm/s
线性声音触发器：2.0pa～500pa(100dB～148dB)
采样率：512、1,024、2,048和 4,096 样本/s（独立于记录时间）
记录时间：1～999秒（以1秒步幅编程）加上0.25秒预触发器
存储容量：64 MB
全波形事件：1,024样本/s采样率下，8000追加一秒事件
柱状图记录
记录模式：柱状图和Instantel Histogram Combo（在柱状图模式记录下监视器获取触发波形）
记录间隔： 1～30秒（1秒间隔下），30秒～60分钟（30秒间隔下）
柱状图存储容量：800,000区间，例如：18.5天（2秒间隔下），或555天（一分钟间隔下）
Histogram Combo存储容量： 例如：在1分钟间隔下30天柱状图记录，和超过7500每秒波形事件
物理参数
尺寸：25.4(长)x11.75(宽)x10.80(高)cm，长度尺寸包括连接器和防尘盖
重量：2.27kg
电池：10天
PC接口：带USB适配器接口的RS-232或以太网电缆选项
辅助输入和输出：外部触发器，远程报警，GPS并行下载

特色功能

1.专注功能键和直观的菜单驱动操作，更容易和快速设置。2. 每通道512～4,096样本/s的采样率，独立于记录时间。3. 零时滞连续监控，甚至当系统正在处理过程中。4. Instantel Histogram Combo 模式允许同时获取数千次的全波形记录。5. 自动化远程监控应用的Auto Call Home功能。6. 标准8000追加事件存储容量的非易失性存储器。7. 超过两个小时的全波形事件记录。

主要用途

地基、建筑、机械等领域振动测量

服务领域

土木工程及机制制造

主要附件

主机一台 传感器一个 麦克风一台 光盘一张 线材一套

样品要求

收费标准

校内 300元/天

校外 500元/天

开放时间

共享级别

A

A校内外；B校内；C不共享

备注
