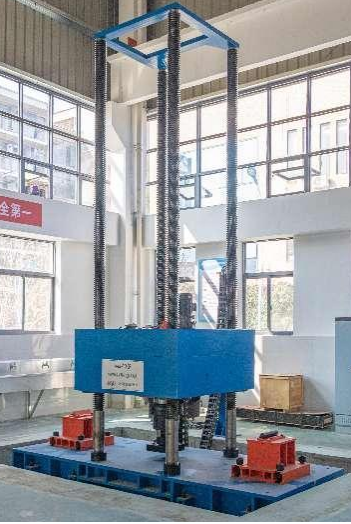

电液伺服长柱试验系统

Electrohydraulic servo long column test system

仪器类别

03051403

仪器编号

2022234605

规格型号

WAW-5000F

生产厂家

杭州邦威机电控制工程有限公司

产地

浙江

购置日期

2021-11-19

原值（元）

643000

仪器状况

良好

所在单位

建工学院

所在实验室

结构实验分室

存放地点

结构实验室

联系人

乐进发

联系电话

13757662707

E-mail

175329188@qq.com

技术指标

1.采用自反力四丝杠框架结构；

2.底座尺寸不小于4000mm*1500mm(长*宽)，底座表面提供连接用锚栓孔用于固定被测试样；

3.试验空间0mm—3500mm可无级调整；

5.主机整机刚度不小于1:1000，能实现一定的下降段试验(150吨)；

6.最大试验压力：5000kN；最大试验拉力：2000kN；

7.试验力测量范围与精度：4%--100%FS，示值的±1%；

8.作动器行程：500mm；

9.作动器位移分辨率：0.01mm；

10.位移测量精度：0.1%FS；

特色功能

该系统采用自反力四丝杠框架结构；500吨电液伺服拉压作动器安装在横梁上（油缸上置），并可以上下调整以改变试验空间，4000mm长的大型底座与地面齐平，可以非常方便的安装结构试件；控制器实现梯级加载及负荷保持试验，具有扩展为多通道协调加载的能力，适时控制试验进程、自动采集、存储、显示试验力、作动器位移，绘制试验曲线，整机性能稳定可靠。

主要用途

主要用于长度较大的柱、梁、板等典型结构的多通道协调静态加载。

服务领域

可用在研究、设计、监测、生产和施工中进行破坏性或非破坏性动静态应变、各种物理量测量和分析。可用于装配式结构构件和定制、异型构件的性能试验、检测等。

主要附件

拉压双向球铰、弯曲支座、压滚、连接用锚栓等

样品要求

破坏或非破坏性动静态应变、各种物理量测量和分析

收费标准

校内

校外

开放时间

共享级别

A

A校内外；B校内；C不共享

备注
